電動調節閥
閥門首頁 > 產品展示 > 調節閥 > 電動調節閥 >
產品名稱：小流量電動調節閥[ 2021-09-29 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、小流量電動調節閥產品介紹

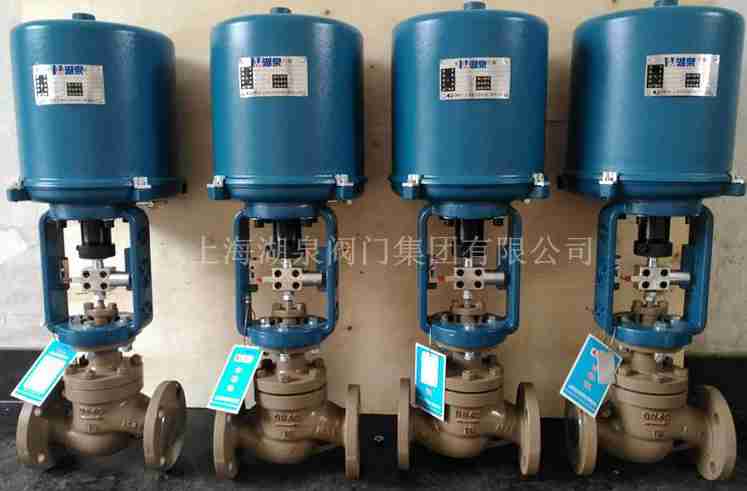

上海湖泉閥門集團有限公司小流量電動調節閥 由電動執行機構和小流量調節閥體組成，小流量調節閥閥體的具體選型是根據客戶提供的閥前壓力、閥后壓力、介質種類、介質溫度、流量大小來具體選型。我公司技術工程師根據客戶提供的參數，確定閥座縮徑，進而控制閥門的流量大小。該公司小流量電動調節閥具有體積小，重量輕、連線簡單、流量大、調節精度高等特點，它廣泛應用于電力、石油、化工、冶金、環保、輕工等行業的工業過程自動控制系統中。
二、小流量電動調節閥主要技術參數
公稱通徑(DN) G3/8"、1/2"、G3/4"、G1" 閥座直徑 1.5 2 3 4 5 6 7 8 9 10 11 12 15 額定流量系數KV 0.025 0.05 0.08 0.12 0.20 0.32 0.50 0.80 1.00 1.40 1.55 1.85 2.23 允許壓差(MPa) ≤公稱壓力 公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0 額定行程 8 10 12 閥蓋形式 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) 壓蓋形式 螺栓壓緊式 密封填料 V型聚四氟乙烯填料、V型柔性石墨填料 閥芯形式 單座式 流量特性 等比、直線性 配置執行器類別 PSL系列、3810L系列等電動執行器(客戶品牌亦可) 執行器參數 電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC 防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 環境溫度：-25～+70℃、環境濕度：≤95% 三、小流量電動調節閥主要零部件參數
閥體 WCB 304 316 316L 墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 閥座 304 304 316 316L 閥芯 304 304 316 316L 閥蓋 WCB 304 316 316L 閥桿 304 304 316 316L 填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨 填料壓蓋 WCB 304 316 316L 四、小流量電動調節閥 性能參數
項目 指標值 基本誤差% 配3810L±2.5； 配PSL±1.0 回差% 配381L ±2.0； 配PSL±1.0 死區% 1.0 始終點偏差% 電開 始點±2.5 終點±2.5 始點±2.5 終點±2.5 電關 始點 ±2.5 終點 ±2.5 額定行程偏差% ≤2.5 泄露量L/h 0.01%×閥額定容量 可調范圍R 30：1
五、小流量電動調節閥 主要外形連接尺寸
公稱通徑DN 閥座直徑dn L H H1 (3810) H1 (PSL) D R G3/8" 1.5～12 110 30 473 537 177 225 G1/2" 1.5～12 110 30 473 537 177 225 G3/4" 1.5～12 110 30 473 537 177 225 G1"
