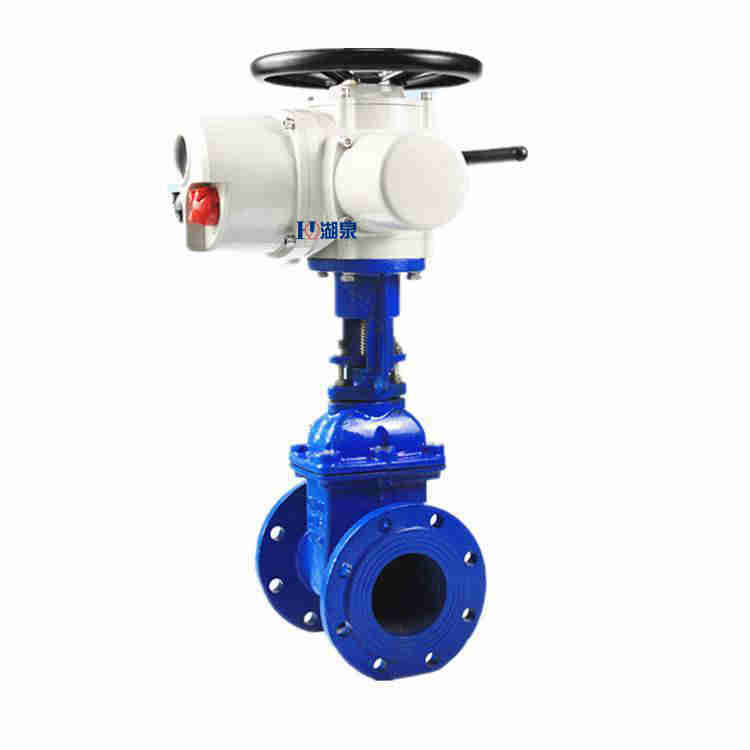

產品名稱：電動閘閥Z941H-16C DN80(不銹鋼生產廠家)[ 2023-12-26 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、電動閘閥Z941H-16C DN80(不銹鋼生產廠家)

上海湖泉閥門集團有限公司電動閘閥 Z941H-16C DN80 PN1.6閘閥電壓AC380V 功率0.75KW閘閥產品介紹: Z941H-模擬量控制智能調節電動閘閥，調節式閘閥用于液體、氣體和風系統管道介質流量的模擬量調...適用于現控、遠控、易爆場合、不易手動場合等截斷或接通管路中的介質。具有流體阻力小,適用的壓力、溫度范圍大等特點,是一種常用的截斷閥。適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的..電動閘閥Z941H-16C/25C/40C通常由電動執行機構和閥門連接起來,經過安裝調試后成為電動閥。

二、電動閘閥Z941H-16C DN80技術參數

電源：常規，三相380V（50Hz）

特殊，三相660V、415V（50HZ、60HZ）；

單相220V、110V（50HZ、60HZ）

環境溫度：-20~+60℃ （特殊訂貨-40~+80℃ ）

相對濕度：≤95%（25℃時）。

防護類型：戶外型，用于無易燃、易爆和無腐蝕性介質的場所

防護等級：IP55（特殊訂貨IP65、IP67）

工作制：短時10分鐘（特殊訂貨30分鐘）

三、電動閘閥Z941H-16C DN80設計標準

設計和制造標準按照: GB12234；

結構長度按照: GB12221

法蘭端尺寸按照：GB9113,JB79,HG20592等

螺紋端尺寸按照：JB/T7306；

對焊端尺寸按照：JB/T12224

承插口尺寸按照：JB/T1751

檢驗和測試按照: GB13927,JB9092

四、電動閘閥Z941H-16C DN80設計標準

閥體/閥蓋	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
零件名稱	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12Mo2Ti系列	ZG00Cr17Ni14Mo2系列	WCB系列
閘板	ZG1Cr18NI9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	1Cr13
閥桿	1Cr18Ni9Ti	ooCr18Ni10	1Cr18Ni12Mo2Ti	ooCr17Ni14Mo2	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨Graphite
墊片	304L+PTFE	304L+PTFE	316L+PTFE	316L+PTFE	石墨+304 Graphite+304
壓蓋	ZG1Cr181Ni10	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
填料壓環	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Mi12Mo2Ti	00Cr17Ni14Mo2	1Cr13
螺栓	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

1.6MPa	DN	L	D	D1	D2	b	n-Φd	電裝型號	L1	H	DO
凸面法蘭 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 16C 16P 16R 16I	40	200	145	110	85	16	4-Φ18	DZW10	590	595	365
	50	250	160	125	100	16	4-Φ18	DZW10	590	653	365
	65	265	180	145	120	18	4-Φ18	DZW10	590	665	365
	80	280	195	160	135	20	8-Φ18	DZW15	590	725	365
	100	300	215	180	155	20	8-Φ18	DZW20	590	787	365
	125	325	245	210	185	22	8-Φ18	DZW20	590	934	365
	150	350	280	240	210	24	8-Φ23	DZW20	590	955	365
	200	400	335	295	265	26	12-Φ23	DZW30	590	1105	365
	250	450	405	335	320	30	12-Φ25	DZW30	810	1343	470
	300	500	460	410	375	30	12-Φ25	DZW45	810	1516	470
	350	550	520	470	435	34	16-Φ25	DZW90	810	1678	470
	400	600	580	525	485	36	16-Φ30	DZW120	830	1849	550
	450	650	640	585	545	40	20-Φ30	DZW120	830	1937	550
	500	700	705	650	608	44	20-Φ34	DZW180	830	2234	550
